军用测试平台设计
       本产品主要用于军事领域在特殊环境中的测试工作,主要设计要求如下:

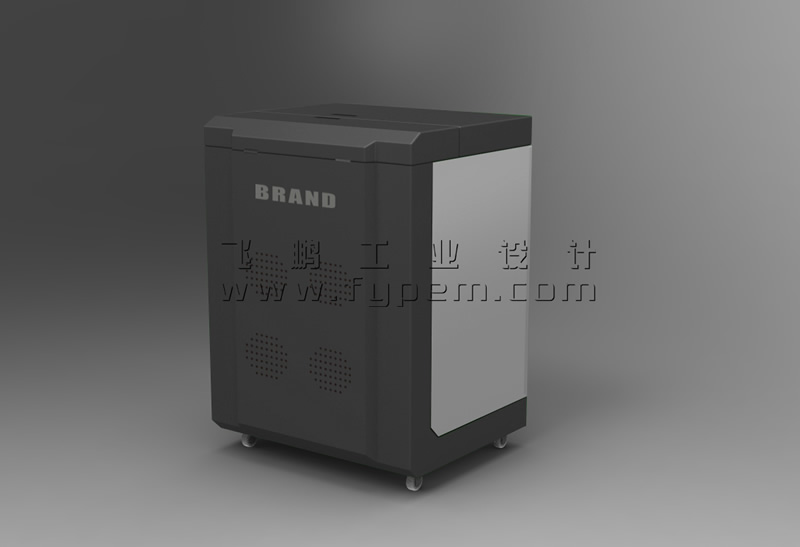

 军用测试平台-飞鹏工业设计

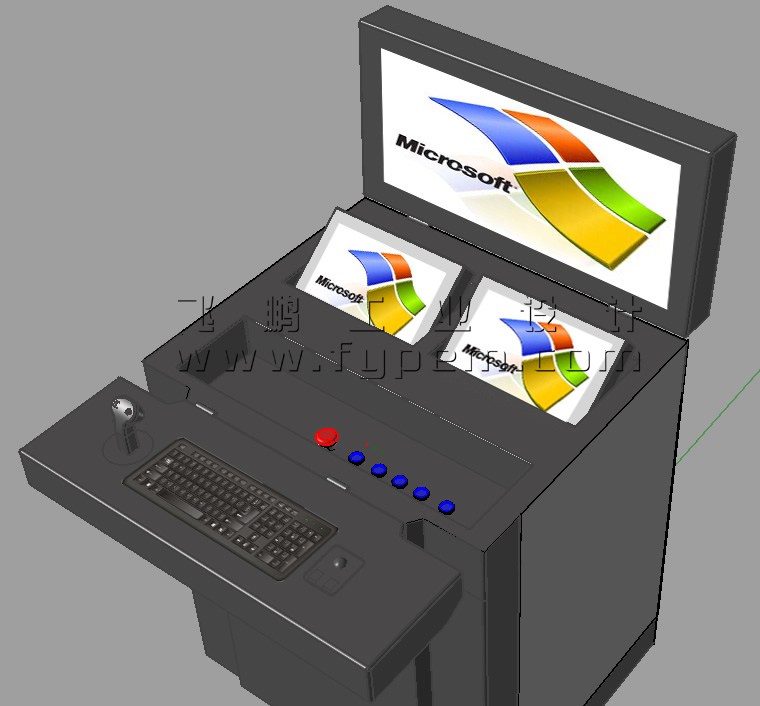

      主屏(24寸)安装架应有折叠机构,转轴采用带阻尼机构保证开合时安全;两块12.1吋小屏(触摸屏和监视器)能在水平面到垂直60o范围内任意位置可调而且带遮光罩和自锁防脱机构;键盘,鼠标,操纵杆应有快速隐藏或便于拆卸的功能设计,如果能拆卸,应考虑留有收纳或悬挂空间,该区域尽量不影响触摸屏的操作便利性;急停开关应放置在方便操作而且不干涉其它区块功能,其余功能性按键和指示灯应分区清晰、布局合理、颜色分明,可参考布局示意进行排布;面板要采用嵌入式设计,保险丝、空气开关、相序继电器放在操纵台侧面,采用隐性设计,平时在外面看不到;面板外部总线接口放在操纵台后面,也应采用隐性设计;应保证14U高度、深度不小于650的安装空间用以放置2套PXIe工控机机箱,承载重量不小于100Kg,并能前后开门操作;后门留出海量互联装置的接口空间,安装面应足够高度,保证联接装置高于柜门表面,应有浮动支撑机构用以辅助适配器安装盒防止工作状态时侧翻和下坠;四个轮子应用橡胶轮,其中两个万向轮均应带刹车;功能区布局和尺寸符合人机工效,方便操作;内部应有完整高效的通风散热系统,包括显示区域最好都是主动散热形式,柜门内部可设置LED照明电路,用于排查维护;工作温度为-10 oC~55 oC时能正常使用;自重不超过70Kg。
军用测试平台-飞鹏工业设计
      飞鹏工业设计凭借自身的设计实力,将新的造型形式引入到-军用测试平台设计中去,极大改观了产品的外形条件,使得新的造型能更体现其科技属性,从而给人以信赖感。
