飞鹏工业设计案例-石油机械11

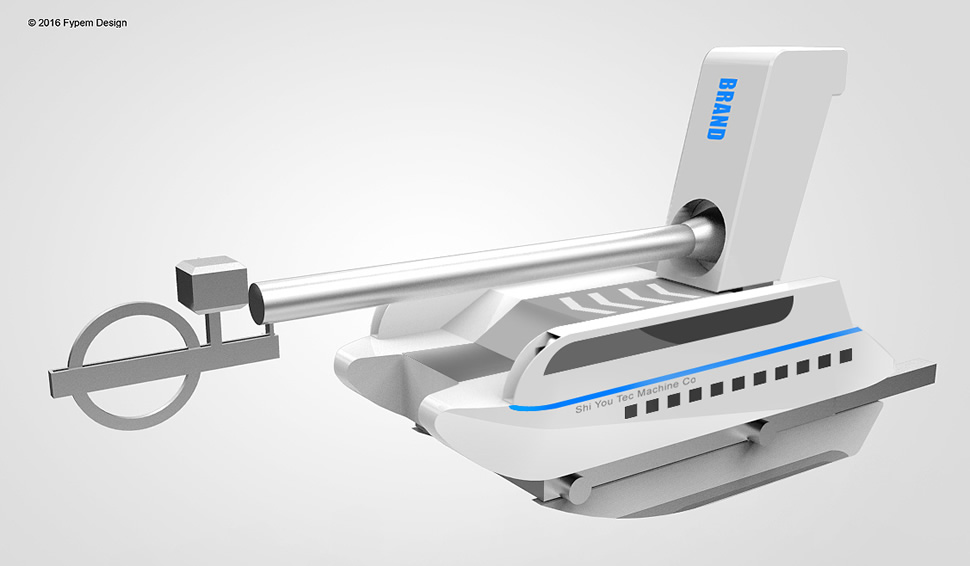

       整体设计造型采用游艇式设计,外观新颖富有特色能最大化的突出产品,使其脱颖而出;套管共有5种壁厚,其中J-55、K-55两种钢级包含三种壁厚是6.20、6.98和7.72毫米,C-75以上钢级包含的三种壁厚是7.72、9.17和10.54毫米。 适用于各种特殊和普通扣型、普通材质的油管,特别对于内涂层的保护效果尤为明显;夹持尺寸和最大扭矩可根据客户要求定制选购;可选配扭矩自动控制系统。安装扭矩自动控制系统使用效果更佳。


       圆螺纹有套管短圆螺纹(英文简写CSG)与套管长圆螺纹套管(LCSG)之分。油管圆螺纹英文简写为TBG,细分为不加厚油管螺纹(TBG)、外加厚油管螺纹(UP TBG)。 圆螺纹为无台肩锥管螺纹、需要有接箍连接,牙型为三角形、圆顶圆底,牙形角为60°,螺纹锥度为1:16,牙形角平分线与轴线垂直,当螺纹旋紧后,靠内外螺纹的牙侧面密封,重复定位精度高,定制固定架,最大程度减少井架修改需求,缩短安装时间并可以实现远程控制,降低操作风险。

       所有套管圆螺纹及接箍螺纹的基本形状是一样的,其齿高、螺距、锥度、牙型角等基本尺寸和公差范围完全相同。且齿顶和齿底圆弧形状、管端外倒角、消失锥角的要求也相同。在任何情况下,使用合适的螺纹脂或或镀层(或这两者)是保证螺纹泄漏抗力的又一手段。泄漏抗力只能通过完整螺纹长度范围内的适当组装(干涉量)来控制。这种接头螺纹的牙底沿连续锥体一直延伸到管体外表面上消失,接箍(内螺纹端部分)与不完整螺纹开始一直延伸到消失点。
